4. Desenvolvimento de multi-injeção de máquina de moldagem por injeção de dois componentes

Conforme mencionado acima, o desenvolvimento de máquinas injetoras de duas cores começa com IMM de dois componentes. À medida que a complexidade do produto aumenta, surge a demanda por produtos tricolores ou quadricolores. Em geral, existem dois tipos de IMM tricolor: IMM tricolor de duas estações (comumente conhecido como IMM tricolor falso) e IMM tricolor de três estações (comumente conhecido como IMM tricolor verdadeiro). Na verdade, a diferença entre os dois não está no número de estações, mas nos diferentes métodos de controle da mesa giratória baseados no projeto da estrutura do produto (dois pares de moldes ou três pares de moldes). Duas estações implica que a mesa giratória seja posicionada em duas posições, o que equivale ao modo de controle da mesa giratória de 180° do IMM de dois componentes.

Em outras palavras, dois dos três elementos de injeção da máquina injetora de três cores e duas estações injetam simultaneamente no mesmo par de moldes. Portanto, se os limites dos dois componentes no produto não forem adjacentes (podem injetar simultaneamente no mesmo par de moldes), apenas dois pares de moldes serão necessários para produzir o produto tricomponente, que é adequado para duas estações. máquina injetora de três cores. O caso de três estações é diferente. A plataforma giratória pode ser posicionada em três posições (120°). Os três elementos de injeção do IMM tricolor de três estações injetam respectivamente em três pares de moldes. Portanto, se os limites dos três componentes do produto forem adjacentes, o IMM tricolor de três estações será aplicável.

Da mesma forma, o IMM de quatro cores também pode ser dividido em IMM de quatro cores de duas estações e multitarefa. Do ponto de vista técnico, o requisito de precisão de controle da mesa giratória multitarefa é maior do que o da mesa giratória de duas estações. Portanto, o custo de produção é relativamente maior. Portanto, não é necessário perseguir cegamente o IMM multitarefa e multicomponente, mas selecionar a solução mais eficaz de acordo com os requisitos da estrutura do produto.

Já em 2005, a FCS lançou o IMM tricolor FB-450M. A FCS era um dos poucos fabricantes que conseguia produzir máquinas injetoras tricolores naquela época. O lançamento deste modelo também abriu o caminho de desenvolvimento do IMM tricolor nacional. Com a crescente complexidade do design de produtos multicoloridos, a demanda por IMM tricolor multitarefa está aumentando. Portanto, de 2010 a 2017, a FCS desenvolveu sucessivamente IMM tricolor de grande e médio porte. Em 2015, a FCS lançou o IMM tricolor super grande de três estações FB-1900R com uma força de fixação de molde de 1.900 toneladas e um diâmetro de mesa giratória de 2.250 mm, que foi o maior IMM tricolor multitarefa do mercado e também um importante marco de desenvolvimento do IMM tricolor FCS.

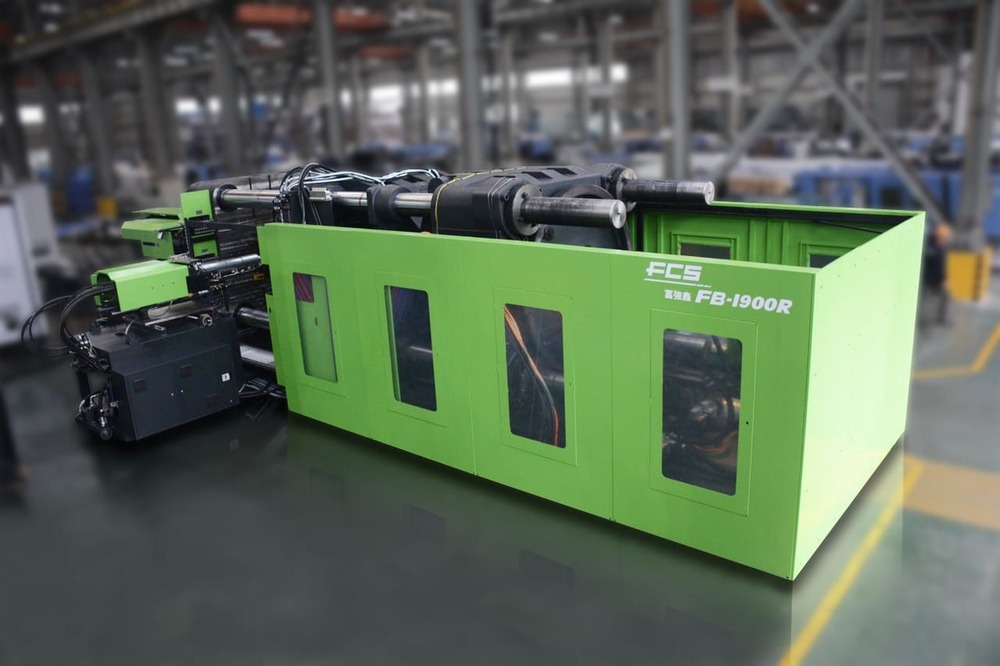

Figura 16-2: FB-1900R, IMM tricolor de três estações em 2015

Em 2017, a FCS desenvolveu o IMM tricolor multitarefa de mesa giratória elétrica com uma gama completa de forças de fixação de molde de 160 toneladas a 1.900 toneladas, amplamente utilizadas no mercado. Como mencionado acima, desde 2015, a FCS introduziu e aplicou IMM tricolor multitarefa de grande porte com uma força de fixação de molde de mais de 1.000 toneladas, superando as dificuldades do complexo processo multicomponente na indústria chinesa de peças de reposição automotivas e avançando a técnica de moldagem multicomponente na indústria chinesa de peças de reposição automotivas ao nível internacionalmente avançado.

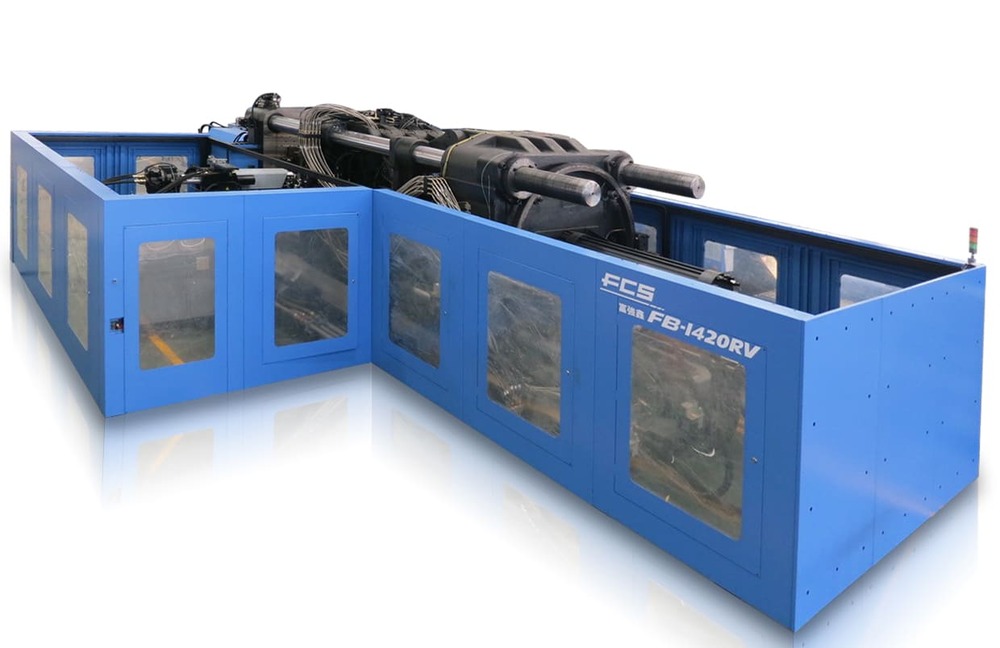

Figura 16-1: FB-1420R, IMM tricolor em 2013

Em termos de IMM de quatro cores, a FCS também investiu muitos recursos em pesquisa e desenvolvimento. De 2010 a 2016, a FCS lançou o desenvolvimento de IMM de quatro cores e duas estações com força de fixação de molde de 1.250 a 1.600 toneladas e os colocou no mercado. Em 2018, com base no IMM tricolor multitarefa, ele introduziu o IMM multitarefa de quatro cores FB-1600R e levou o IMM multicomponente de grande porte ao pico técnico. Tornou-se o principal produto do IMM multicomponente de grande porte do FCS.

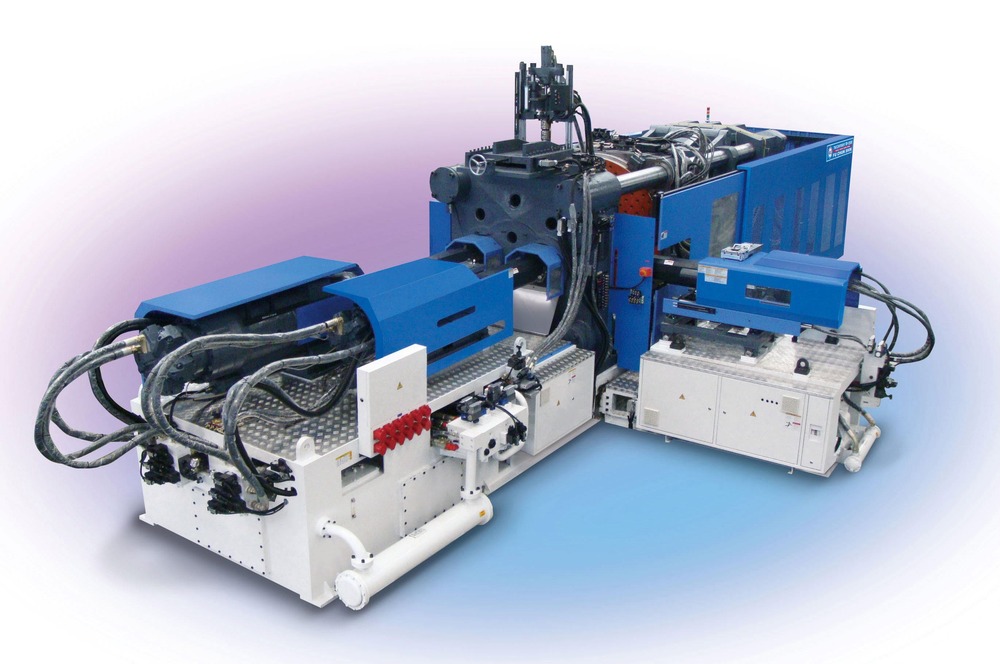

Figura 15: FB-1250R, primeiro IMM de quatro cores de tamanho grande em 2010

Definição do padrão de injeção da máquina de moldagem por injeção multicomponente:

Com o desenvolvimento de máquinas injetoras multicomponentes, desde máquinas injetoras bicolores, máquinas injetoras tricolores até máquinas injetoras quadricolores, e com as mudanças das mesas giratórias verticais e horizontais, a configuração dos elementos de injeção foi diversificada. Para facilitar a comunicação e evitar mal-entendidos, o FCS resumiu as diversas configurações desenvolvidas ao longo dos anos em 2017 e propôs pela primeira vez a definição de um padrão de injeção multicomponente.

No caso do IMM de dois componentes, existem cinco padrões básicos, incluindo: tipo P (duas injeções, paralelas), tipo L (duas injeções em ângulo reto, horizontal), tipo V (duas injeções no lado do céu, injeção, vertical), tipo W (duas injeções nas costas, nas costas), tipo H (duas injeções opostas, oposto). Com base nos cinco padrões básicos, pode-se derivar a definição dos padrões de injeção do IMM tricolor e quadricolor, totalizando 19 configurações. Os padrões acima foram verificados pelo mercado. De acordo com a FCS, haverá 25 padrões de injeção de máquinas injetoras multicomponentes no futuro.

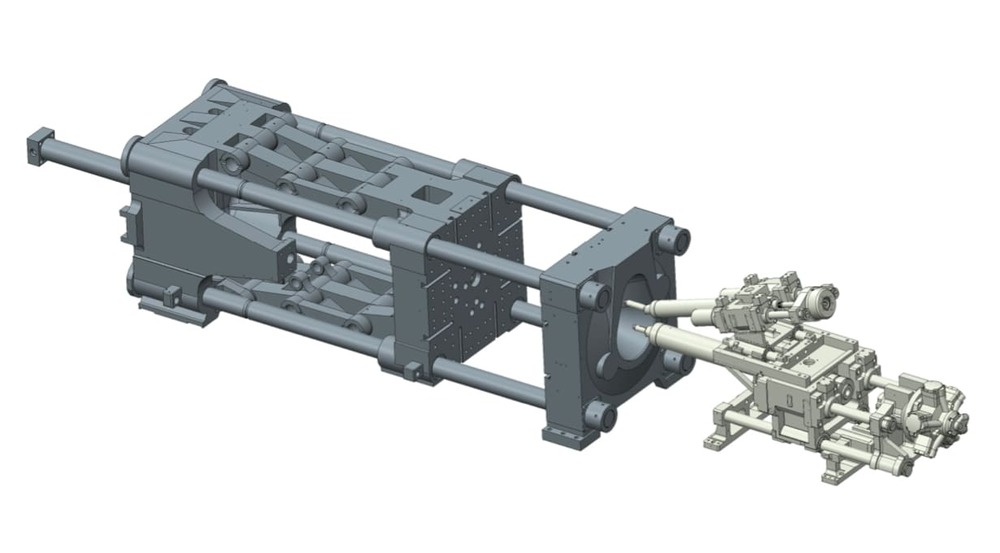

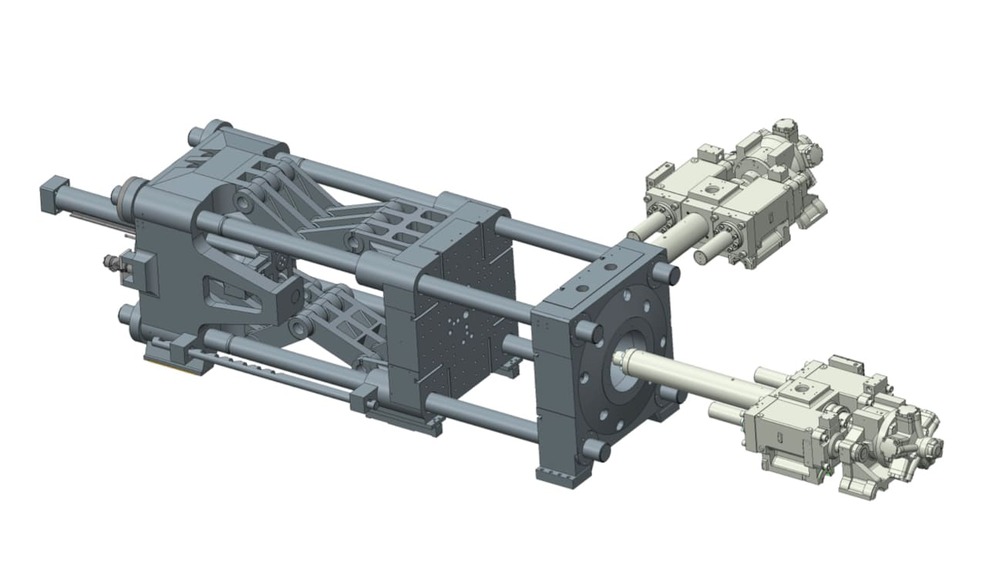

Figura 17-1: Tipo P (duas injeções, paralelas)

Figura 17-2: Tipo L (duas injeções em ângulo reto, horizontal)

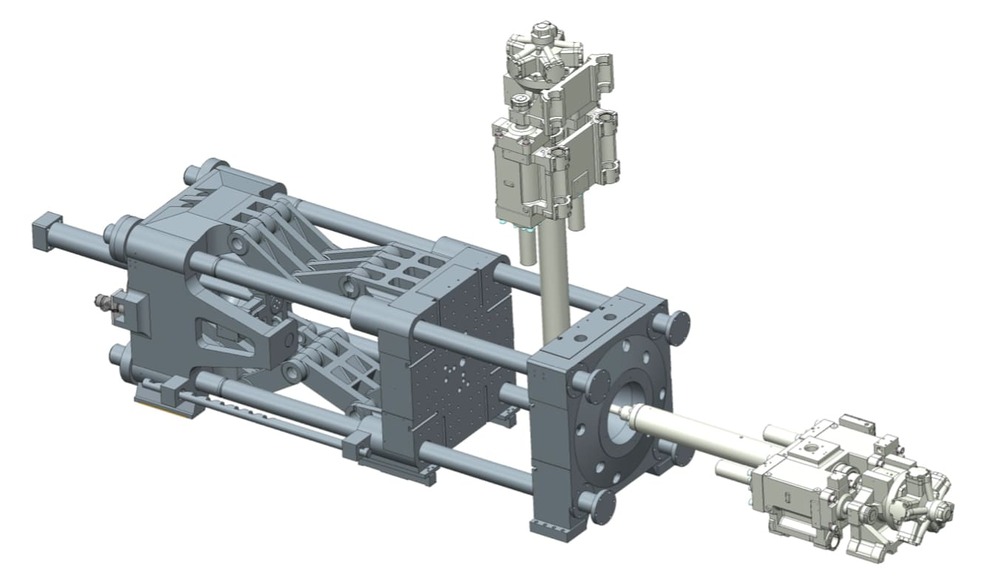

Figura 17-3: Tipo V (duas injeções no lado do céu, vertical)

Figura 17-4: Tipo W (duas injeções nas costas, nas costas)

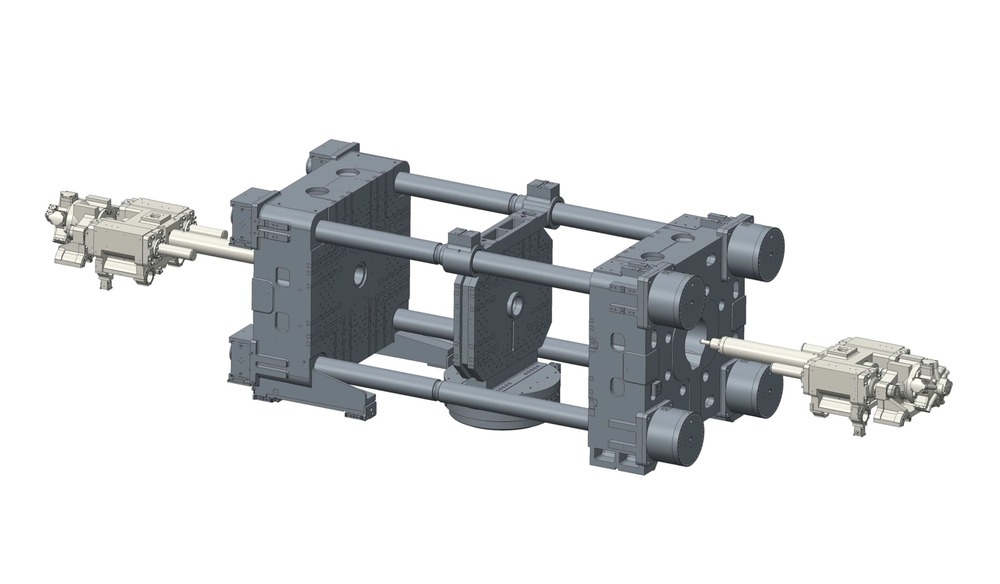

Figura 17-5: Tipo H (oposto de duas injeções, oposto)

Pode-se observar que as mudanças técnicas e a customização do IMM multicomponente excedem em muito as do IMM de cor única. Como atender rapidamente às necessidades diversificadas de produtos é a chave para o IMM multicomponente. Embora o projeto da estrutura de hardware externa possa ser facilmente realizado, o software interno precisa ser acumulado pela experiência. A FCS acumulou 35 anos de experiência em desenvolvimento técnico em IMM multicomponentes, vendeu mais de 4.500 conjuntos, desenvolveu milhares de casos de aplicação de produtos industriais e procedimentos de controle e cooperou com parceiros multicomponentes (moldadores profissionais e fábricas de moldes de teste) em toda a China . Esse enorme banco de dados e rede de cooperação estabelecem as bases para a forte competitividade do IMM multicomponente do FCS. Portanto, a FCS vende não apenas IMM multicomponentes, mas também soluções técnicas de moldagem multicomponentes.

5. Desenvolvimento multifuncional de máquina de moldagem por injeção multicomponente

Conforme mencionado acima, o aumento dos elementos de injeção no IMM multicomponente e os diferentes modos de configuração satisfazem os requisitos de moldagem de produtos multicomponentes diversificados. A realização da função de movimento de injeção é a verdadeira chave para equipar o IMM multicomponente com diversas funções e modos de produção elásticos. Desde 2014, a FCS implantou a função de movimento de injeção no IMM multicomponente de grande e médio porte com uma força de fixação do molde de 700 toneladas ou superior, enriquecendo os propósitos do IMM multicomponente FCS.

Por exemplo, equipado com a função de movimento de injeção, o IMM multicomponente tipo LV será capaz de realizar dois componentes de cor única, tipo P, dois componentes tipo L, dois componentes tipo V, L- funções tipo multicomponente, multicomponente tipo V, multicomponente tipo LV e multicomponente tipo LV. Para empresas com produtos diversificados, a máquina multifuncional é uma excelente escolha. Na indústria leve automotiva, a configuração dos elementos de injeção permite que um IMM multicomponente atenda simultaneamente aos requisitos de produção de faróis e lanternas traseiras automotivas.

Nos cinco padrões básicos de IMM de dois componentes, o IMM de duas cores do tipo H é uma nova estrutura desenvolvida nos últimos anos. O IMM horizontal de duas cores com o elemento de fixação do molde de duas placas e o molde de pilha pode dobrar a capacidade de produção de produtos de uma única cor. Em 2019, a FCS lançou o IMM de dois componentes tipo H super grande de duas placas HB-2350D , que foi equipado com sistema de economia de energia servo completo, acionamento de parafuso elétrico (ESD) e controle de circuito fechado de injeção. É aplicado em produtos logísticos de grande escala e pode completar as tarefas de produção de duas máquinas monocromáticas, o que economiza energia, reduz o espaço físico e aumenta a capacidade de produção em mais de 70%.

Figura 18: HB-2350D, IMM de dois componentes tipo H super grande de duas placas em 2019

Em geral, os produtos multicomponentes são constituídos por diferentes plásticos. A moldagem multicamadas do mesmo plástico com base em IMM multicomponentes é um progresso técnico moderno, que aplica a técnica de moldagem multicomponentes a produtos ópticos transparentes de paredes espessas, como lentes e blocos de guia de luz, resolvendo assim os problemas de longos ciclo de injeção e encolhimento irregular.

A técnica de moldagem multicomponente pode ser dividida em três categorias em termos de padrões de combinação de produtos: multicomponente, intervalo e sanduíche. Em 2001, a FCS desenvolveu uma técnica de moldagem por “co-injeção em sanduíche assistida por gás”, que combinou o dispositivo de injeção assistida por gás com o elemento de processamento de co-injeção em sanduíche para formar um dispositivo de mistura por co-injeção assistida por gás.

O processo consiste em injetar nitrogênio de alta pressão gerado por um dispositivo de gás especial instantaneamente no plástico de moldagem por co-injeção em sanduíche para completar o processo de co-injeção em sanduíche assistido por gás, que pode manter o desempenho de moldagem, reduzir a deformação empenada, melhorar o rendimento , reduza os custos e aumente as características do produto. Esta técnica, combinada com sistema de injeção assistida por gás e IMM sanduíche/intervalo, pode produzir produtos de dois efeitos. Uma delas é a estrutura transparente e oca, que forma um efeito de aparência especial e aumenta o valor agregado do produto; a outra é sanduíche e estrutura oca, que reduz o peso, aumenta a resistência e diminui os custos.

Além disso, em 2017, a FCS lançou a máquina intervalada de três componentes FB-250C. Os três elementos de injeção injetam a partir de um único bico, que pode produzir padrões exclusivos. É aplicado em punhos de equipamentos esportivos e outros produtos e é raro na China.
