Anteriormente: Relatório especial sobre o 35º aniversário da máquina de moldagem por injeção multicomponente da FCS Ⅲ

6. Desenvolvimento vertical do eixo giratório da máquina de moldagem por injeção multicomponente

É bem sabido que a Exposição K Alemã, que acontece a cada três anos, é o principal evento mundial de técnica de moldagem de plástico. Na Exposição K de 2004, muitos moldes multicomponentes de torneamento horizontal foram exibidos, incluindo: molde de pilha de torneamento horizontal pequeno, molde cúbico de quatro lados de torneamento horizontal e molde cúbico de quatro lados de torneamento horizontal duplo. Especificamente, a Milacron exibiu uma máquina injetora bicolor de 250 toneladas equipada com molde de pilha giratória de cubo duplo, que foi combinado com duas cores + IML (rotulagem no molde) + IMA (montagem no molde) + molde de pilha giratória, e atraiu muita atenção. Na mesma Exposição K, Engel exibiu IMM horizontal de dois componentes de duas placas de 1.500 toneladas com molde de pilha giratória horizontal e função de compressão de injeção, e produziu teto solar automotivo com técnica de vidro PC, que forneceu uma direção importante para o desenvolvimento de automóveis leves.

Na Exposição K de 2007, a Krauss-Maffei exibiu 2.300 toneladas de IMM de duas placas equipadas com molde de pilha giratória horizontal, que foi usado para produzir acabamentos de portas automotivas. Combinado com o molde de pilha giratória e a técnica de injeção reativa, o substrato PC/ABS e a técnica de pulverização on-line PUR tricolor constituem uma camada de superfície de toque de couro de quatro cores e, em seguida, formam um módulo de produção automatizado para o acabamento da porta do automóvel com elemento de processamento de corte a laser, que integrou o complicado pós-processamento e atraiu grande atenção. Na mesma Exposição K, Engel exibiu 900 toneladas de IMM horizontal de dois componentes de duas placas equipadas com molde de pilha giratória horizontal para produzir o apoio de braço central automotivo combinado com a técnica de microespuma; A Milacron exibiu 450 toneladas de IMM de dois componentes com molde de pilha giratória horizontal para produzir linker de banheiro. A Demag exibiu 300 toneladas de IMM híbrido de dois componentes equipado com molde de pilha de quatro lados de giro horizontal e técnica de montagem no molde para produzir uma tampa de camada dupla. A partir das observações acima, após 2000, a aplicação de moldes de torneamento horizontal em máquinas injetoras multicoloridas expandiu de 250 toneladas para máquinas de 2.300 toneladas. Naquela época, quase não havia registro de desenvolvimento na localização de técnicas relacionadas na China.

A FCS há muito se preocupa com a tendência de desenvolvimento da técnica de moldagem multicomponente em empresas europeias e americanas. Tendo em vista a tendência de aplicação de moldes multicomponentes de torneamento horizontal, a FCS estabeleceu uma equipe de projeto IMM horizontal de dois componentes em 2009 e desenvolveu o IMM horizontal de dois componentes de duas placas com fabricantes de moldes. Em 2012, lançou o IMM de mesa rotativa horizontal super grande HB-1900R de dois componentes com uma força de fixação do molde de 1.900 toneladas, que era uma das poucas máquinas de moldagem por injeção de duas cores super grandes em Taiwan naquela época.

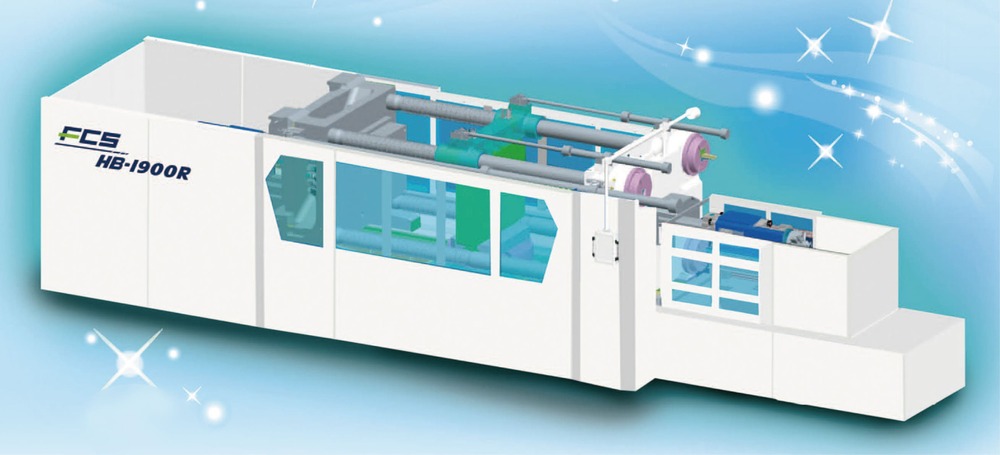

Figura 19-1: HB-1900R, IMM de dois componentes de mesa giratória horizontal super grande de duas placas em 2012

Este modelo possui duas características principais: a primeira é que a mesa giratória é horizontal e o molde é montado em ambos os lados da parede central da mesa giratória. Devido ao movimento de giro horizontal, não há limitação óbvia de gravidade e mecanismo, o que permite a produção em massa de produtos de molde de dois componentes em grande escala e elimina o desgaste de inclinação da mesa giratória vertical devido ao peso do molde. A segunda é que os elementos de injeção são opostos horizontalmente e cooperam com a estrutura horizontal da mesa rotativa. Comparado com a mesa giratória vertical, o escopo de aplicação do molde é maior e pode atender aos requisitos de projeto do molde de curso deslizante mais longo. O modelo integra múltiplas técnicas, incluindo máquina de duas placas, IMM de dois componentes, mesa rotativa horizontal, molde de pilha e economia de energia servo, o que deixa um novo recorde na técnica chinesa de moldagem por injeção multicomponente.

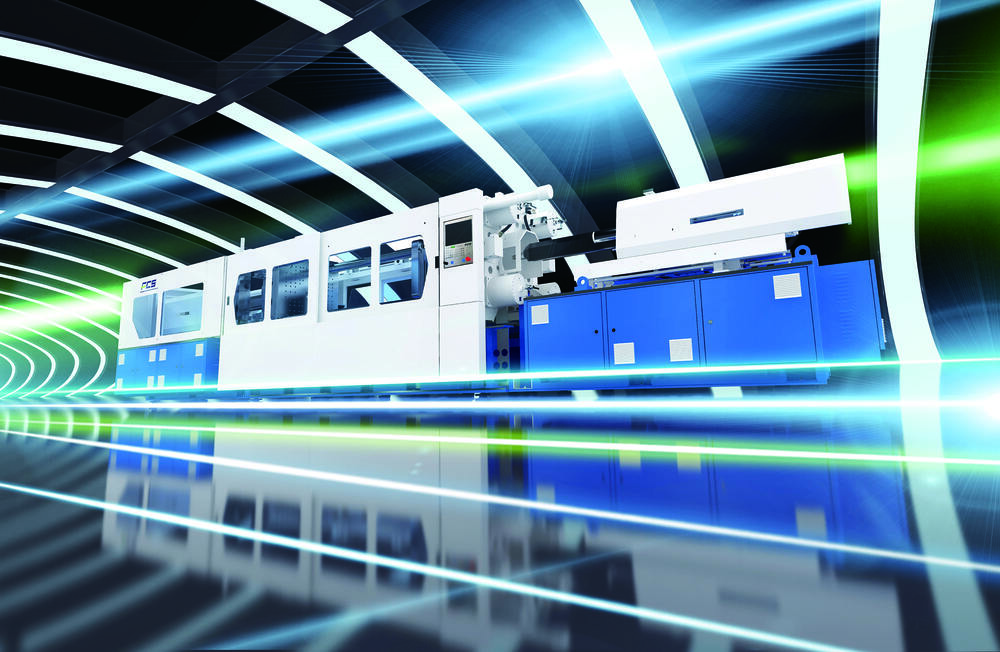

Figura 20-1: Série HB-R, IMM de mesa rotativa horizontal de dois componentes

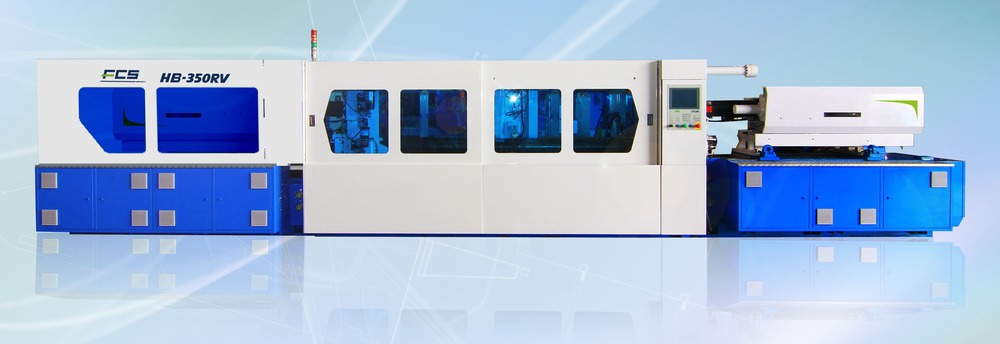

Figura 19-2: HB-350R, mesa rotativa horizontal de dois componentes em 2014

Comparado com o IMM de dois componentes da plataforma giratória vertical, quando o tamanho do produto é maior e a estrutura do molde é mais complicada, a produção de dois componentes pela mesa rotativa horizontal pode evitar o problema de inércia da produção da plataforma giratória vertical e a influência da gravidade, o que mostra vantagens óbvias de aplicação. Portanto, este modelo é especialmente adequado para molduras de TV de tela plana de grande porte, acabamento interno e externo de automóveis, teto solar automotivo, janelas de canto, caixas de iluminação automotiva e outros produtos.

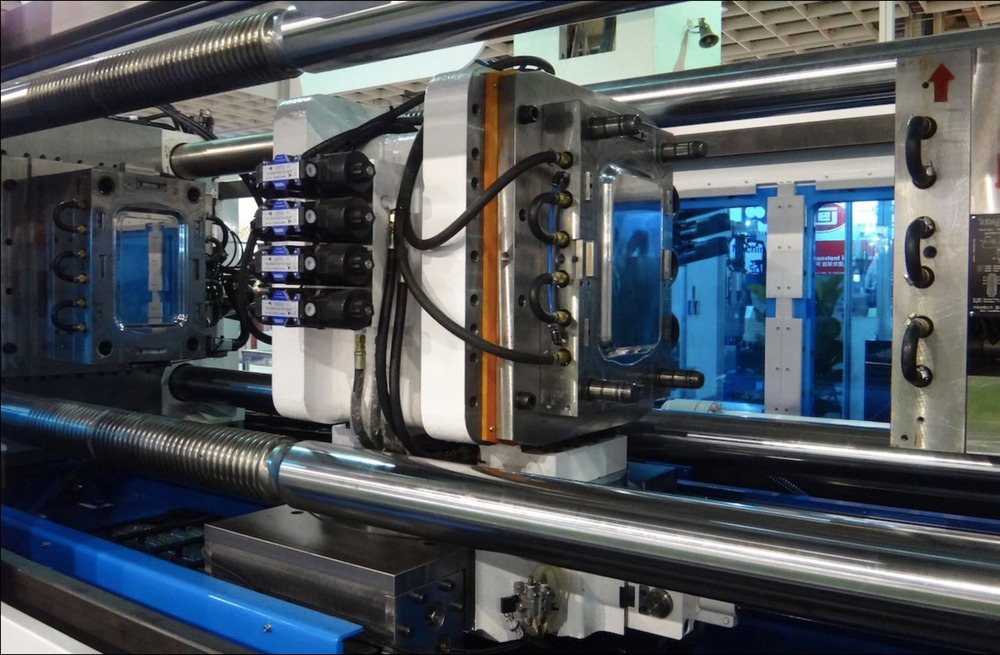

Figura 19-3: HB-350R, produz produtos para teto solar

Além disso, como o modelo adota uma estrutura de fixação de molde de duas placas, dois elementos de injeção horizontalmente opostos e técnica de molde empilhado, se aplicado à produção de produtos de cor única, dobrará a produção e melhorará muito os benefícios. A aplicação em produtos de cavidades profundas também apresenta grandes vantagens. Este modelo ganhou o Ringier Technology Innovation Award e o Taiwan Excellence Award em 2013 e 2017, respectivamente.

Mais tarde, na Exposição de Taipei de 2014 , na Exposição de Guangzhou de 2015 e na Exposição de Xangai de 2016, a FCS exibiu o IMM de dois componentes com mesa rotativa horizontal HB-350R, que é usado para produzir produtos de teto solar. A FCS apresentou aos clientes a técnica de molde de pilha de mesa giratória horizontal. O lançamento do modelo atraiu imediatamente a atenção e consulta de muitos clientes e, em 2014, ganhou o “Prêmio Especial” para o Concurso de Produtos de Inovação de P&D da Exposição de Taipei.

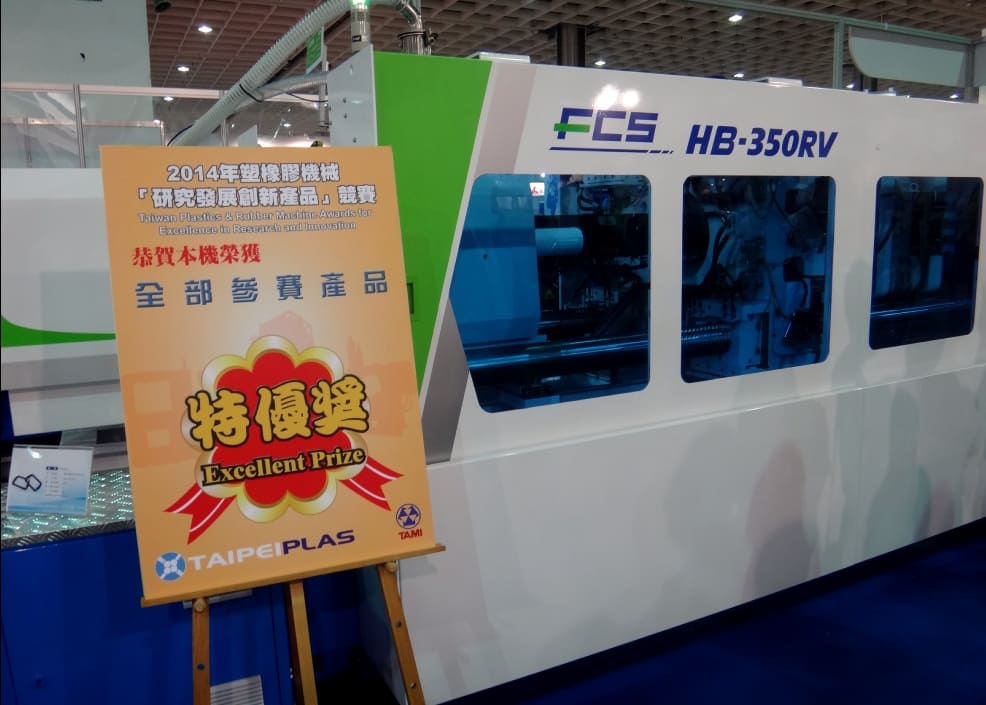

Figura 19-4: HB-350R ganhou o "Prêmio Especial" para a Competição de Produtos de Inovação de P&D da Exposição de Taipei em 2014

Para atender às diferentes necessidades dos clientes, a FCS concluiu a serialização dos modelos HB-R em 2016 e expandiu a força de bloqueio de modo de 350 toneladas para 1.900 toneladas. Em 2018, o IMM de mesa rotativa horizontal de dois componentes foi expandido para modelos tricolores e quadricolores, o que ampliou o escopo de aplicação desta série e recebeu feedback positivo dos clientes.

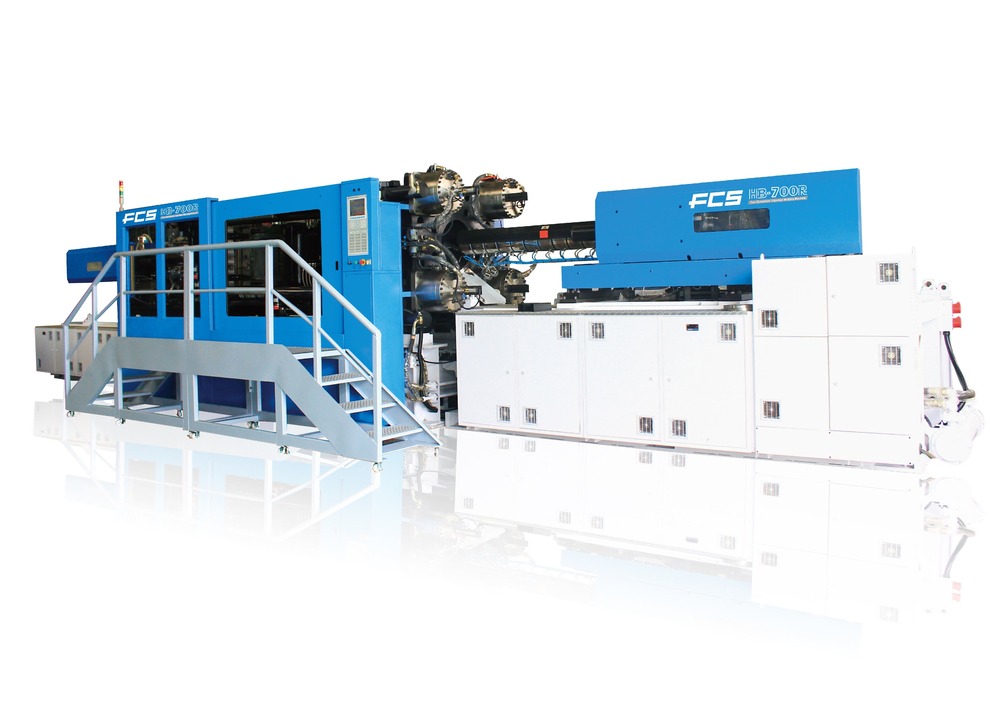

Figura 20-2: HB-700R, IMM de mesa rotativa horizontal de dois componentes

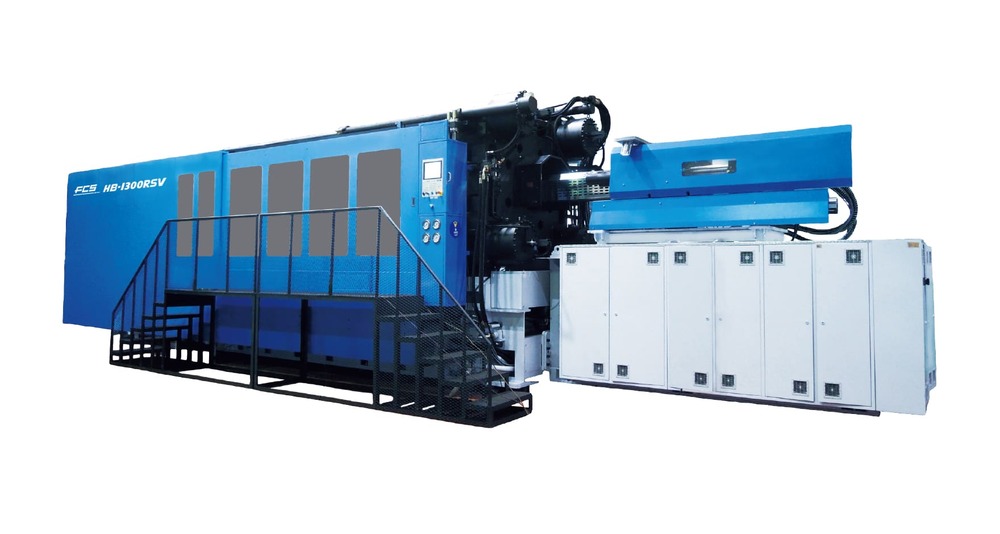

Figura 20-3: HB-1300R, IMM de mesa rotativa horizontal de dois componentes

7. Tendência de desenvolvimento futuro de máquinas de moldagem por injeção multicomponentes

Com base em Exposições K anteriores na Alemanha, nas Exposições K de 2004 e 2007, foram demonstradas combinações de diversas aplicações na técnica de moldagem multicomponente, tais como: dois componentes + IML (rotulagem no molde), dois componentes + IMA (em -montagem de molde), dois componentes + molde de pilha, dois componentes + molde de pilha giratória + IMA, dois componentes + IML + IMA + molde de pilha, dois componentes + intercamada, dois componentes + Mucell (microespuma), tricolor + IMA, tricolor + moldagem embutida, bicomponente + moldagem de silicone (SIM), injeção bicomponente + injeção auxiliar de água, bicomponente + injeção reativa. No entanto, plataformas giratórias horizontais supergrandes, IMM elétrico de dois componentes, eixo rotativo de três estações e três cores, IMM de quatro cores e outros produtos de alta tecnologia também apareceram nesta fase.

Em outras palavras, a técnica de moldagem multicomponente deve ser combinada com outras técnicas para criar maior eficiência, o que se torna o alvo desafiador na próxima etapa. Quais aplicações no desenvolvimento do IMM multicomponente da China foram localizadas por mais de uma década é uma questão que vale a pena ponderar.

A questão principal é o desenvolvimento de técnicas de moldagem multicomponentes e periféricos de automação. A rotulagem no molde, a montagem no molde, o molde de pilha de quatro lados com giro horizontal, a microespuma e a moldagem de silicone exigem moldes e periféricos relacionados. Portanto, a integração técnica e o codesenvolvimento de IMM, moldes e periféricos de automação são a chave para o desenvolvimento da técnica de moldagem multicomponente, de modo a formar elementos de produção altamente automatizados.

No futuro, o IMM multicomponente de mesa rotativa horizontal de duas placas continuará em desenvolvimento. Em particular, a aplicação de moldes de pilha de quatro lados de torneamento horizontal, combinados com elementos de acionamento elétrico, como elementos de giro e elementos de injeção, também é uma base importante para IMM multicomponente multifuncional e de alta precisão. Com o desenvolvimento da técnica IMM inteligente, equilíbrio de fluxo multicavidade, controle de variação do fundido por injeção, monitoramento on-line da fixação do molde e outras aplicações técnicas avançam o IMM multicomponente em direção ao alto desempenho.

Conclusão

Olhando para trás em seu processo de desenvolvimento de 35 anos, a FCS lançou IMM de duas cores, tricolores a quatro cores, de duas estações a multitarefa, de pequena capacidade a grande capacidade, de torneamento vertical a torneamento horizontal, de acionamento hidráulico para servoacionamento e de máquinas dedicadas a máquinas multifuncionais. O conceito central de desenvolvimento do FCS é “liderar o desenvolvimento da técnica de moldagem multicomponente chinesa, promover a aplicação da técnica de moldagem multicomponente, tornar-se a melhor marca alternativa para máquinas importadas e criar maior eficiência para os clientes”.

Em fevereiro de 2018, Ningbo FCS juntou-se ao Comitê de Trabalho de Padrões da Associação de Máquinas para Plásticos da China e participou da elaboração do padrão para “máquina de moldagem por injeção de plástico multicomponente” ; em julho de 2018, para apoiar o treinamento de talentos profissionais para a indústria chinesa de máquinas plásticas, a Ningbo FCS forneceu equipamento de demonstração experimental (IMM de dois componentes FB-200R) para a Universidade de Tecnologia Química de Pequim, que foi aplicado para construir o “China Plastics Machinery Base de Cultivo de Talentos” na Universidade de Tecnologia Química de Pequim.

Figura 21: Universidade de Tecnologia Química de Pequim - Base de Cultivo de Talentos em Máquinas para Plásticos da China

Em outubro de 2018, o Grupo FCS e o Centro Nacional de Supervisão e Inspeção de Qualidade de Produtos de Máquinas de Plásticos estabeleceram em conjunto o Centro de Ciência e Tecnologia de Máquinas Injetoras Multicomponentes e cooperaram na inovação tecnológica de máquinas injetoras multicomponentes, formulação padrão, pesquisa de métodos de detecção e desenvolvimento de novos produtos . O Edifício de Inovação Tecnológica do Centro será inaugurado oficialmente em maio de 2019 na fábrica de Ningbo da FCS.

Figura 23: Centro de inovação tecnológica multicomponente da FCS Ningbo

Como diz o velho ditado: “Roma não foi construída num dia”. As coisas não podem ser apressadas para o sucesso. Em vez disso, apenas esforços e perseverança podem produzir sucesso.

No desenvolvimento do IMM horizontal de dois componentes HB-R de duas placas pela FCS, a FCS montou a equipe do projeto em 2009 e lançou oficialmente o produto no mercado em 2012. Após rigorosa pesquisa de tecnologia de mercado e pesquisa e análise de patentes, demonstrou repetidamente as soluções técnicas e confiabilidade, e finalmente formou sua máquina inovadora única. Onde são semeadas as lágrimas, onde são colhidos os frutos. Ele reflete a história de desenvolvimento do IMM multicomponente FCS. Olhando para trás, para as conquistas duramente conquistadas e os progressos de desenvolvimento nos últimos 35 anos, a FCS espera que os pares industriais abandonem a competição da falsificação, fortaleçam a inovação tecnológica independente, melhorem o cultivo de talentos técnicos multicomponentes e, em conjunto, façam maiores contribuições para o desenvolvimento sustentável da técnica de moldagem multicomponente na China.
